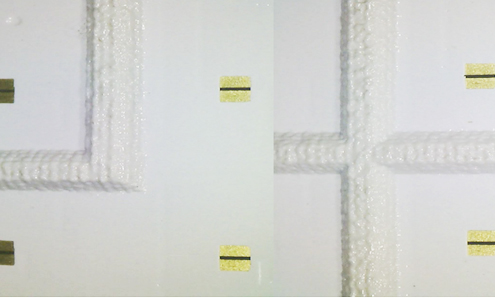

半導體先進封裝材料

突破傳統技術界限,成功化繁為簡的生產流程,創新技術提升製程的精細度,無殘留物質的回焊特性,製程效果無懈可擊與超高良率,不僅是一種技術,更是半導體先進封裝製程中的革命性突破,完美適應量產需求。揮別過去高污染的傳統開版製程,響應綠色科技與友善環境的理念。

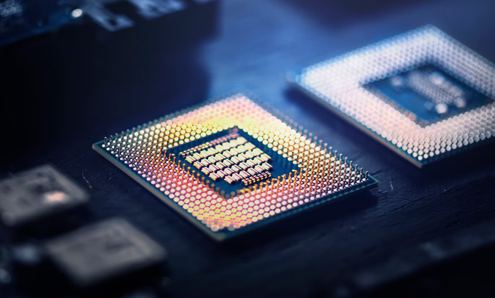

半導體奈米保護材料

革新開創半導體保護的標準,以高精密噴印技術為基礎,徹底消除製程中產生粉塵汙染。半導體奈米保護材料大幅提升產品壽命高達三倍,兼顧噴印平整度的卓越表現。更重要的是,新材料製程更為節能且環保,顯著降低生產過程中的能耗和碳足跡,不僅技術先進,環保與效能完美結合。

指紋辨識及其他產品之精密噴塗

精密設計均勻塗佈技術運用於各種電子或是生醫產業上之特殊塗層需求,擁有良好之耐刮性、耐磨性、高透度、高硬度、高均勻性、高平整度及抗污能力…等等各種特殊需求,皆能透過不同的功能性產品來滿足客戶端的要求。

噴墨式組織染色試劑

藉由噴印技術達成只在檢體噴塗,以節省昂貴生醫藥品,在使用上不但更精準控制試劑使用量,並且能控管各種試劑之使用期限,減少清洗液使用量,更經濟環保。藉由設備整合開發能力達成檢測設備自動化,由此能夠節省檢驗所需要的人力與時間,並且更精確的對檢測結果做判讀,滿足客戶所需要之功能開發。

數位化生技檢測試劑塗佈

使用噴印方式優化製程將測試血糖的溶液噴塗在試片上,使試片上的溶液相較於原本的製程可以更平坦且均勻。並且可發展將不同試劑加入噴印,製作成多種檢測功能合一之生化檢測試劑。

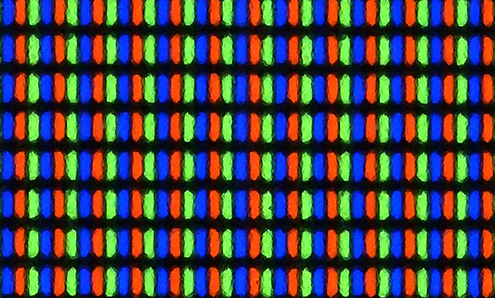

Micro LED 墨水開發

運用數位噴墨技術的優點,開發量子點(Quantum Dot)墨水,並將噴印製程簡化並由高精度設備開發實現量產性,精簡傳統光罩製程數量,並大幅度提高材料利用率,減少製程中材料及能量浪費,使得Micro LED能夠快速達到可量產化解決方案。

特殊微結構噴墨技術開發

開發具有特殊光學功能性墨水並搭配特殊結構設計,以達到客戶於面板產業上分區調光用途之需求,不但提高LED面板的對比效能,也能使得LED背光模組調控更為精準可靠之應用。

擴光層特殊墨水

開發特殊應用功能墨水並且搭配客戶既有製程將噴印設備導入生產流程,以達到面板產業所需要之均光功能,不但降低面板成品厚度並且大幅度減少LED使用數量,提昇產品附加價值及降低生產成本更具競爭力。

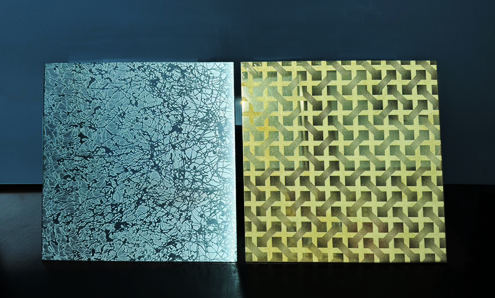

鋼板抗腐蝕油墨

使用這款產品免去投資在感光光阻材料及昂貴的相關設備,揮別傳統的網版開版高污染製程並降低印刷成本,具有卓越的耐腐蝕特性,適用於各類噴頭,易於剝除且黏度低,鋼板抗腐蝕油墨幾乎不含VOC,大幅減少80%的廢水產生,並且顯著降低清洗液的使用量,達到更加經濟可靠和環保,帶給產業一個更綠色、更高效的未來。

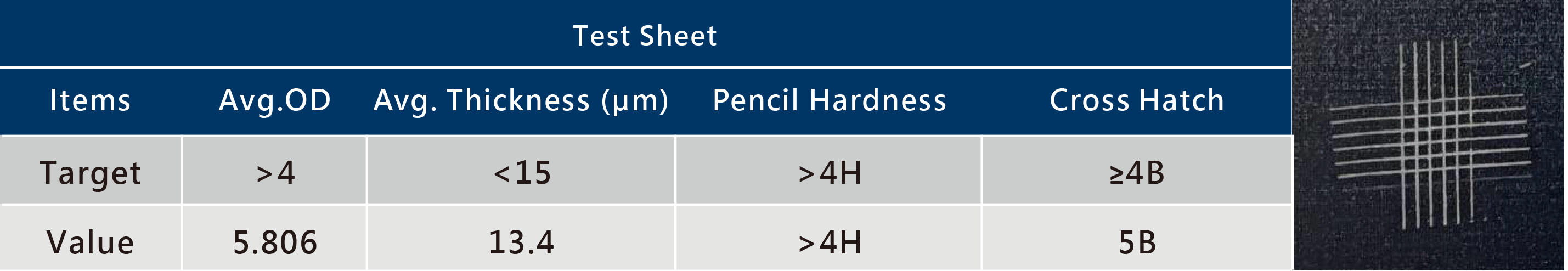

車載應用黑色邊框墨水

創新研發的車載光電玻璃黑色邊框墨水產品,有效取代傳統高汙染的製版工藝,提供少量多樣的客製化生產。不僅擁有卓越的材料密著性(Cross hatch test ≥ 5B),更有無與倫比的光學密度(≥ 5 @15um),無可挑剔的顯示效果、清晰度與對比度。此產品耐高、低溫性能和化學溶劑耐受性能夠在各種嚴苛條件下穩定運作。Jetbest車載應用黑色邊框墨水帶來環保、製程簡化更持久,這些優勢成為市場上更經濟、更可靠的最佳選擇。
